Un isolatore galvanico per i nostri ricevitori SDR

SW-ITA

Propongo qui oltre l'isolatore galvanico SuperSpeed Isolator della ditta tedesca Alldaq per evitare che disturbi del PC arrivino sui nostri ricevitori SDR.

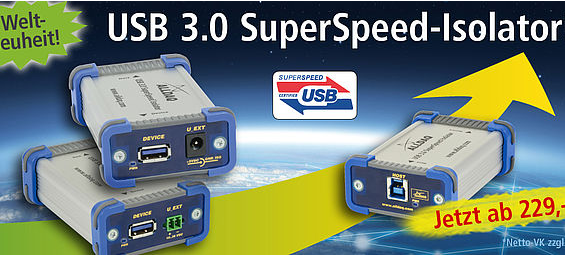

Il disposoitivo che si vede in foto viene definito dal costruttore "USB 3.0 SuperSpeed Isolator for electrical isolation of the USB port" ed è esattamente questo quello che fa: offre un isolamento galvanico tra le porte USB del PC e qualsiasi dispositivo che debba essere connesso al PC per mezzo della porta USB; quante volte ci è capitato di dovere desistere dall'installare un ricevitore SDR su un PC portatile o fisso perché il ricevitore captava tutta una serie di disturbi? Disturbi solo parzialmente attenutati da anelli di ferrite, choke in aria e così via?



E che dire dei PC portatili che non hanno ingresso/uscita audio separati? Occorre provvedere ad una sound card esterna, da collegare al PC tramite una porta USB. Anche questa operazione sovente non è indolore poiché la sound-card raccatta disturbi, rumori ed altro propiro dal portatile.



Ma anche altra strumentazione che si connette al PC per tramite di una porta USB può essere colonizzata da tutta una serie di rumori o disturbi che compromettono o alterano le misure faticosamente ottenute...



Ebbene questo dipositivo pare proprio possa essere risolutivo per i casi nostri, magari collegato tra unricevitore SDR e PC, o tra un VNA e PC o magari anche tra soundblaster esterna usata come ricevutore per le VLF.



Certo il prezzo non è invitante, sul sito del produttore viene venduto a poco meno di 230 Euro... ma se ci risolve problemi altrimenti irresolubili, forse sono soldi ben spesi. Vediamo allora le caratteristiche di questo prodotto (tratto dal sito https://www.alldaq.com/en/products/pc-sio/usb-isolators/adq-usb-30-iso/):

Application examples

  • Electrical isolation between measurement instruments and PC
  • Efficient suppression of ground loops - Ideal for music studios and event technology
  • Spike protection in the automotive area, e.g. for testing control units
  • Decoupling of different ground levels in industrial control technology
  • Can also be used as "power injector" for USB devices normally powered by the USB port but which doesn't provide enough current for a reliable operation of the USB device

Features

  • Latest isolator technology supports SuperSpeed USB 3.0 devices up to 5 Gbit/s
  • Re-clocking technology for all speeds
  • Downwards compatible with USB 2.0/1.1/1.0
  • Isolation voltage (data and power supply): up to 1 kV continuously!
  • Maxiumum current for USB 3.0 devices:
    • Without external power supply: max. 200?mA
    • With external power supply: max. 900 mA
  • USB connection:
    • Host: USB 3.0 type B female
    • Device: USB 3.0 type A female
  • Opt. external DC supply (depending on model):
    • +5 V via barrel connector with bayonet lock (ADQ-USB 3.0-ISO)
    • +10..36 VDC wide range input via 2-pin Phoenix type clamp (ADQ-USB 3.0-ISO-W)
  • Operation temperature: -20°C..+70°C
  • Rugged aluminum housing with rubber bumpers
  • Optional DIN rail mounting kit

Per altre informazioni e per il data sheet vi rimando al sito del produttore, che ha in catalogo un succoso e nutrito numero di altri strumenti https://www.alldaq.com

Angelo Brunero IK1QLD - Questo indirizzo email è protetto dagli spambots. E' necessario abilitare JavaScript per vederlo.   IK1QLD
